Ціна вказана без ПДВ

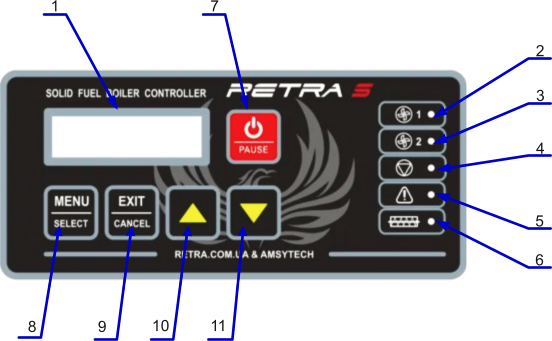

Пульт керування твердопаливним котлом Retra 1 New S призначений для управління роботою котлів на твердому паливі. Функціонування приладу базується на вимірюванні температури теплоносія на виході котла за допомогою напівпровідникового датчика температури.
Прилад аналізує задані оператором параметри роботи, інформацію, отриману від датчика, управляє процесами подачі палива та повітря в топку котла, підтримує оптимальний режим примусової циркуляції теплоносія.
Прилад забезпечує задану температуру теплоносія на виході котла, захист від перегріву, звукову та візуальну сигналізацію позаштатних і аварійних режимів його роботи.
Завдяки застосуванню двох каналів регулювання подачі повітря досягається повне спалювання палива та піролізних газів, які утворююся при нагріванні палива, що забезпечує підвищення коефіцієнта корисної дії котла, та, як наслідок, призводить до зниження витрат палива і зменшення викидів шкідливих речовин в атмосферу.
Технічні характеристики приладу
|
№ |
Назва параметру |
Од. вим. |
Значення |
|
1 |
Живлення здійснюється від промислової мережі змінного струму:
|
В Гц |
220 50 |
|
2 |
Потужність
споживання (пульта без зовнішніх пристроїв), не більше |
Вт |
4 |
|
3 |
Плавкі запобіжники |
А |
10 |
|
4 |
Максимальна
потужність навантаження каналу
“ВЕНТИЛЯТОР 1”, не більше |
Вт | 500 |
|
5 |
Діапазон
регулювання потужності каналу
“ВЕНТИЛЯТОР 1” |
% |
0...100* |
|
6 |
Максимальна
потужність навантаження каналу
“ВЕНТИЛЯТОР 2”, не більше |
Вт |
250 |
|
7 |
Діапазон
регулювання потужності каналу
“ВЕНТИЛЯТОР 2” |
% |
0...100* |
|
8 |
Максимальна
потужність навантаження каналу
“НАСОС
ЦО”, не більше |
Вт |
250 |
|
9 |
Діапазон
вимірювання температури навколишнього середовища |
ºС | 0...50 |
|
10 |
Діапазон вимірювання температури датчиком |
ºС |
-40...100 |
|
11 |
Дискретність вимірювання температури |
ºС |
1 |
|
12 |
Температурний діапазон управління каналом первинного повітря |
ºС |
25...85(94) |
|
13 |
Температурний діапазон управління каналом вторинного повітря |
ºС |
25...85(94) |
|
14 |
Температурний діапазон управління роботою насоса ЦО |
ºС |
5...65(85) |
|
15 |
Температурний діапазон аварійної сигналізації «Перегрів котла» |
ºС |
80...96 |
|
16 | Температурний діапазон сигналу-попередження «Згасання котла» |
ºС |
20...50 |
|
17 |
Навантажувальна
здатність контактів реле аварійної сигналізації:
|
В
А |
250 5 |
|
18 |
Температура размыкания термостата аварийного отключения вентиляторов |
ºС | 100 |
|
19 |
Температурний діапазон аварійної сигналізації «Перегрів приводу подачі» |
ºС | 60...85 |
Пульт керування Retra 1 New S йде в стандартній комплектації до котлів Ретра 3М потужністю 25-400 кВт з автоматичною подачею палива та Ретра-4М Combi з ретортним пальником.
