Якщо планується купівля твердопаливного котла, то кожен стикається із необхідністю вибору не лише потужності котла, підбору котла під наявне паливо, але і вибору його конструкції. Адже, якщо відкрити рекламні каталоги виробників, то можна побачити вертикальні та горизонтальні теплообмінники, дещо рідше зустрічаються і «жаротрубні теплообмінники». От і постараємося зрозуміти що це таке і як воно працює, які має переваги та недоліки.

Поличні та жаротрубні теплобмінники: у чому різниця?

Зрозуміти переваги можна лише виконавши порівняння двох найбільш поширених конструкцій теплообмінників, які використовуються у сучасних твердопаливних котлах.

1. Поличний теплообмінник. Це найбільш поширений та звичний вид теплообмінника. Всередині котла розміщені горизонтальні чи вертикальні плоскі ємності по яких циркулює вода. Кількість полиць різна, найчастіше 2 – 5 та залежить від розмірів та потужності котла. Дим із топки огинає полиці, одночасно передаючи їх теплоту. Популярність конструкції обумовлена простотою та надійністю. Її легко чистити щіткою та шпателем. Але збільшення потужності котла вимагає збільшення кількості та розмірів полиць, а отже і габаритних розмірів котла.

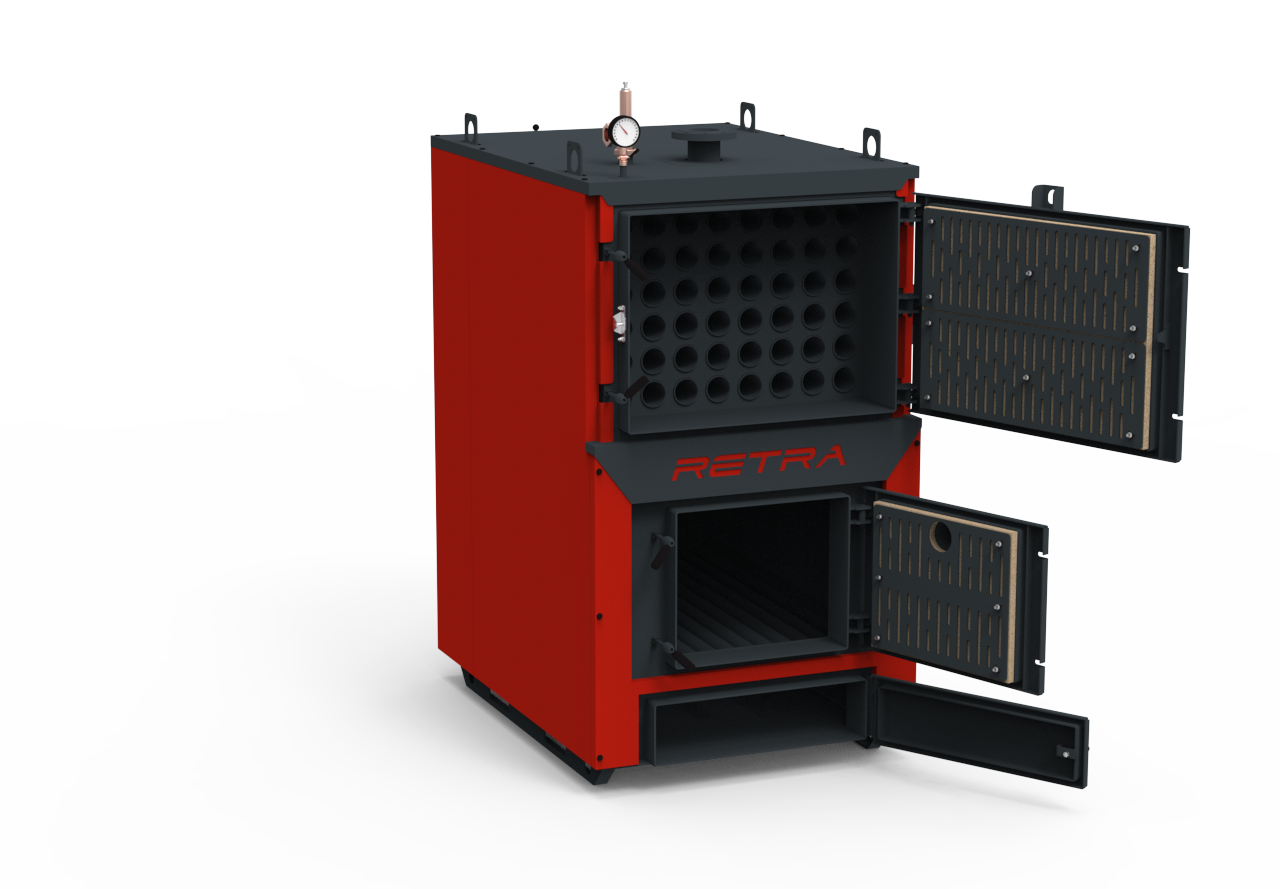

2. Жаротрубний теплообмінник. Принцип роботи такого теплообмінника дещо інший. Нагріті димові гази проходять всередині системи труб (каналів), а теплоносій циркулює ззовні. Такий варіант дозволяє досягти максимального ККД. Димові гази максимально передають свою теплоту теплоносію, на виході температура газів падає до 100 – 150°С.

Важлива перевага: максимальна площа теплообміну при мінімальних габаритах

Чому жаротрубна конструкція є більш сучасною та технологічною? Відповідь у геометрії. Розміри котла обмежені розмірами його корпусу. Якщо встановити одну водяну полицю, площа контакту із димовими газами буде, наприклад, 0,5 м². Якщо таких полиць дві, то 1 м². Але, в той же самий обєм можна вварити ряди труб із значно більшою площею стінок.

Тобто твердопаливний котел із жаротрубним теплообмінником має набагато більшу площу теплообміну. Це дозволяє швидше нагрівати теплоносій та більш ефективно використовувати теплоту згоряння палива.

Деякі виробники взагалі використовують прямокутні димохідні канали в теплообміннику, а не стандартні круглі труби, що ще збільшує площу теплообміну, хоча такі моделі і є доволі малопоширені.

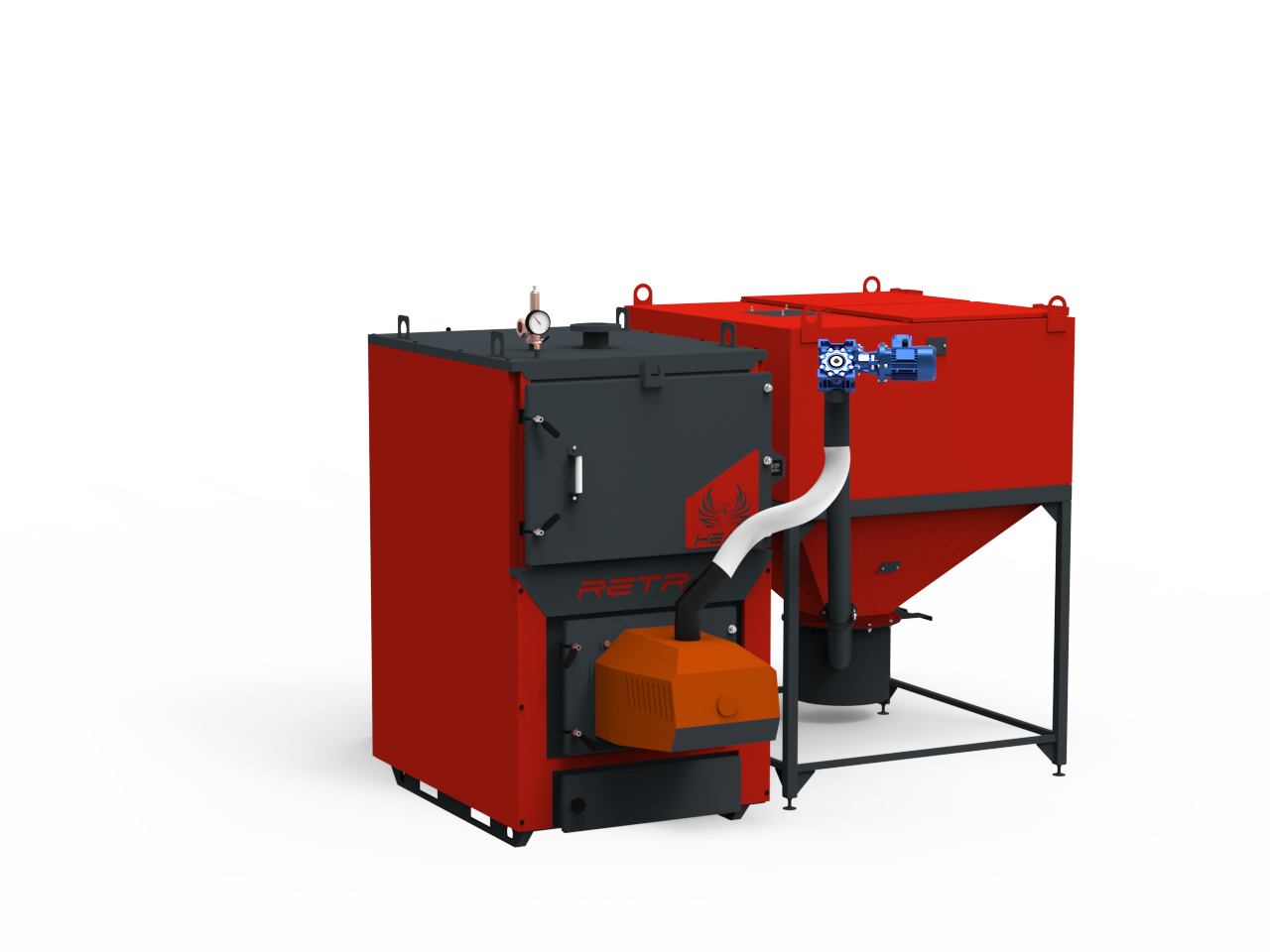

Ідеальний вибір: пелетний котел та жаротрубний теплообмінник

Потрібно згадати пелетні котли. Саме для них використання жаротрубних теплообмінників – це отмання найбільшої ефективності. І ось чому:

1. Сухе паливо. Вологість пелет 8 – 10%. Під час її згоряння менше теплоти втрачається на випаровування вологи. Також при спалюванні не утворюються смоли та сажа.
2. Легка чистка. Головна неприємність власників жаротрубних котлів – забиті та засмічені канали, які потрібно періодично чистити від смол. У випадку пелет утворення смол мінімальне і прочистити канали можна раз у тиждень спеціальною щіткою.
3. Компактність. Завдяки жаротрубній системі габаритні розміри котла дещо менші за аналоги такої ж потужності, але із іншою будовою теплообмінника.

Недоліки: вологі дрова та конденсація

Жаротрубні моделі котлів найкраще працюють на сухому паливі. Але в реальності палити часто доводиться тим, щоє і вологість дров може бути великою. Під час спалювання вологого палива утворюється водяна пара та дьоготь. У вузьких трубах теплообмінника ця суміш може швидко осідати на стінках труб та зменшувати прохід димових газів. Плоску вертикальні та горизонтальні теплообмінники чистити простіше, використовують для цього шкребки, металеві щітки. Чистять і жаротрубні теплообмінники.

Жаротрубні теплообмінники можна чистити навіть у випадку працюючого котла, вимкнувши попередньо вентилятор наддуву. Використовують для цього йоржі із металевою щетиною та прочищають поступово всі канали теплообмінника.

Часто використовують і хімічні засоби чистки, наприклад, поліна-сажотруси, які висушують смоли та розпушують сажу, що легко вичистити звичайним йоржем.

Запасіться якісною хімією для котла заздалегідь:

Хімічні засоби чистки для котла

Підсумки:

Жаротрубні теплообмінники – це висока ефективність. Такі моделі мають максимальну ефективність та найменші втрати тепла. Порівняно із класичними моделями із поличними теплообмінниками такі котли виграють у площі теплозйому та компактності.

Використання вологого палива вимагатиме трохи більше уваги та періодичного очищення. Також потрібно використовувати хімічні засоби чищення, щоб нівелювати проблему засмічення каналів.

 Хочете, щоб ваш дім був теплим, а котел споживав мінімум палива? ТМ Ретра розробили моделі твердопаливних котлів із жаротрубними теплообмінниками RETRA HEAT потужністю від 98 кВт у комплектації PLUS та COMBI для ручного та автоматизованого завантаження палива. Ми допоможемо підібрати котел твердопаливний з правильним теплообмінником.
