Особливості теплообмінників твердопаливних котлів

Головним елементом системи опалення є твердопаливний котел. Але навіть серед найпростіших побутових моделей є чимало відмінностей і однією із головних є теплообмінник. У будь-якій моделі твердопаливного котла тепло димових газів передається теплоносію двома способами: випромінюванням через стінки топки та за допомогою конвективного теплообмінника. Нижче розглянемо основні типи теплообмінників, які використовуються у 90% твердопаливних котлів та з’ясуємо їх особливості, недоліки та переваги.

Горизонтальний теплообмінник

Цей тип теплообмінника часто також називають поличним. Це найбільш поширений та масовий тип теплообмінника, який використовується у класичних дров’яних котлах призначених дл опалення невеликих будинків. Складається він із горизонтальних каналів або полиць, які обтікають нагріті продукти горіння. Використовують горизонтальний теплообмінник у твердопаливних котлах модельного ряду Retra-5M.

Переваги:

• Проста та надійна конструкція;
• Низька вартість виготовлення;
• Легкість чистки та обслуговування, порівняно із іншими моделями;
• Компактність котлів такої конструкції.

Недоліки:

• Нижчий ККД порівняно із жаротрубними моделями:
• Необхідність частого обслуговування та очистки теплообмінника.

Важливо: чим більше полиць, тим вища ефективність передачі тепла до теплоносія. Тому у котлах Retra-5M використовується 2 полиці у моделях із потужністю 10 – 20 кВт, три полиці у моделях із потужністю 25 – 32 кВт та чотири полиці у моделях із потужністю 40 кВт та вище.

 Вертикальний теплообмінник

У твердопаливних котлах із вертикальним теплообмінником продукти горіння рухаються між вертикальних шахт, які утворені перегородками із теплоносієм. Така конструкція вигідна більшою площею теплообмінника, порівняно із горизонтальним його розташуванням, оскільки перегородки значно більші за розміром. Це збільшує час контактування продуктів згоряння із теплоносієм і більш повній передачі теплоти. Вертикальні теплообмінники реалізовані у твердопаливних котлах Retra-3M, Retra-4M, Retra Light а також у шахтних побутових котлах Retra-6M.

Переваги:

• Триваліший час горіння;
• Більш ефективне використання палива;
• Більший об’єм камери горіння.

Недоліки:

• Вимогливість до якості палива (крім шахтних варіантів котла);
• Наявність димаря та хорошої тяги;
• Складніший процес чищення теплообмінника.

Важливо: чим більше вертикальних шахт у виробі, тим краще передається теплота. Тому у котлах Retra-3M із потужністю 18 – 98 кВт використовується дві шахти, три шахти – у моделях потужністю 125 – 150 кВт, а чотири шахти – у котлах із потужністю 200 кВт та вище.

Жаротрубні теплообмінники

Найбільш ефективний, але і найскладніший у обслуговування та використанні тип. Нагріті продукти горіння проходять через горизонтальні труби у яких циркулює теплоносій. Такий тип теплообмінника має велику площу тепловіддачі.

Переваги:

• Максимальне значення КПД;
• Висока ефективність навіть на недорогому паливі.

Недоліки:

• Складне обслуговування;
• Потребує регулярної чистки;
• Найдорожчий у ремонті.

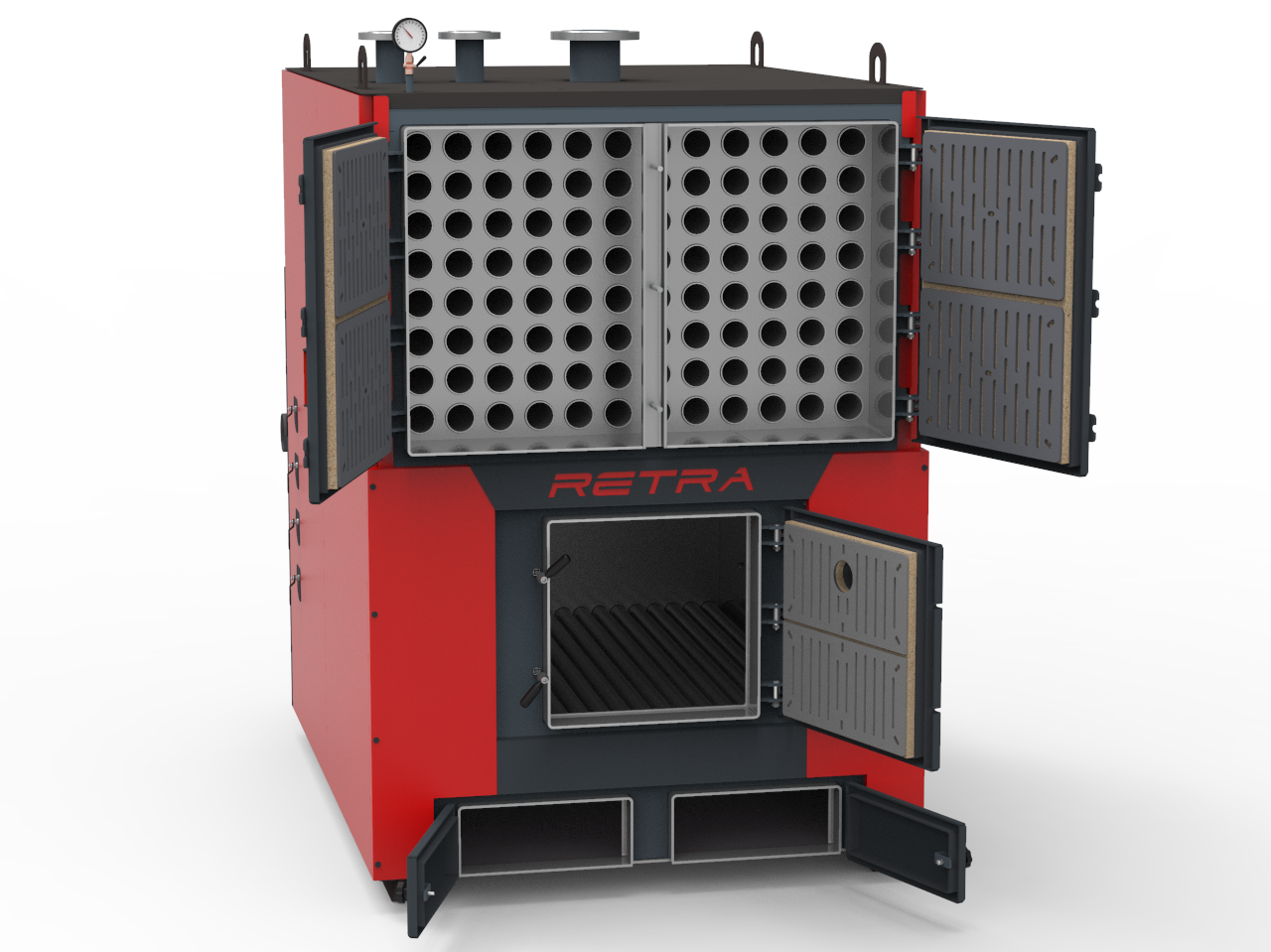

Важливо: кількість рядів труб впливає на ефективність роботи котла. Кількість рядів труб у котлах модельного ряду Retra Heat змінюється від 4 у моделі Retra Heat 98 кВт і до восьми у Retra Heat 1000 кВт.

Який теплообмінник твердопаливного котла вибрати?

Вид теплообмінника у твердопаливного котла визначає його ефективність, зручність експлуатації, витрати палива. Максимальну ефективність демонструє котел із жаротрубним теплообмінником, але потребує якісного обслуговування. Якщо шукаєте баланс між ціною та простотою, то зверніть увагу на Retra 3M – котли із вертикальним теплообмінником.

Замовити твердопаливні котли із потрібним теплообмінником, а також отримати інформацію щодо вибору необхідної потужності котла можна по вказаних на сайті телефонах. Наші фахівці допоможуть підібрати необхідну модель та зекономити ваш бюджет.
