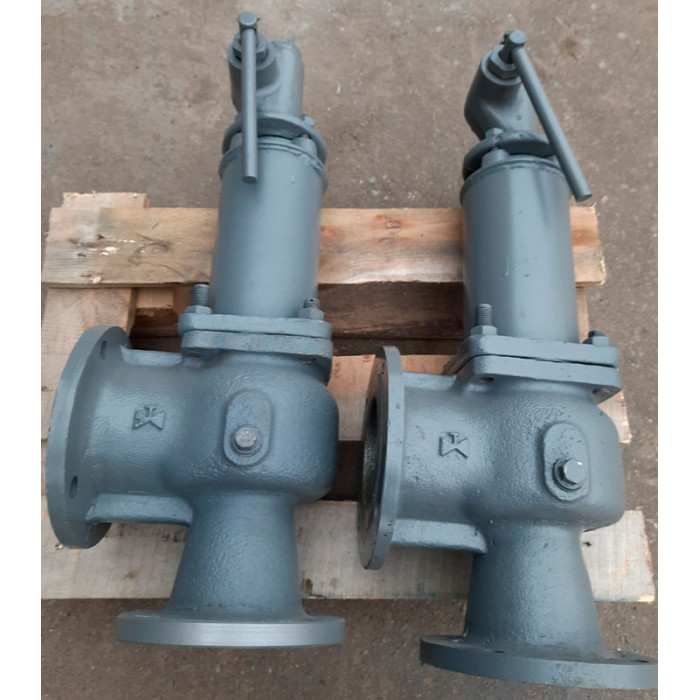

Клапан запобіжний (СППК 4в, Ду 100/125)

Ціна вказана без ПДВ

Пружинний запобіжний клапан СППК 4в призначений для захисту обладнання від перевищення допустимого робочого тиску. Він використовується на резервуарах, котлах, ємностях, технологічних установках та трубопроводах. При досягненні критичного тиску клапан автоматично відкривається та відводить робоче середовище в атмосферу або у відвідний трубопровід. Після зниження тиску до заданого значення клапан автоматично закривається, припиняючи скидання середовища.

Принцип дії пристрою базується на взаємодії тиску робочого середовища та сили пружини. Тиск, що діє на золотник знизу, протистоїть зусиллю пружини, яке передається через опору та шток. Коли тиск середовища перевищує налаштоване значення, пружина стискається, золотник піднімається і відбувається скидання пари або іншого робочого середовища у дренажну систему.

Робочі середовища: вода, водяна пара, мастила, а також інші неагресивні газоподібні середовища.

Основні технічні характеристики:

• Номінальний тиск – 16 атм
• Діапазон налаштування тиску – від 0,5 до 16 атм
• Максимальна температура робочого середовища – до 350 °C
• Мінімальний коефіцієнт витрати для рідин – 0,5
• Мінімальний коефіцієнт витрати для газоподібних середовищ і водяної пари – 0,7

Матеріали основних елементів:

• Корпус та ковпак – сталь 25
• Сідло та золотник – сталь 20Х13
• Пружина – сталь 51ХФА

Підключення до трубопроводу здійснюється відповідно до стандарту ГОСТ 12820-80.

Під час монтажу клапан необхідно встановлювати у вертикальному положенні, ковпаком догори.
