Пульт керування Retra 1 New P купити на сайті заводу твердопаливних котлів Ретра. RETRA: Сервіс, доставка, гарантія в Україні

Виробник: Ретра
Модель: Retra 1 New P
Артикул: 10111
Наявність: Є в наявності

9 922 грн.

Ціна вказана без ПДВ

Пульт керування твердопаливним котлом Retra 1 New P призначений для управління роботою котлів на твердому паливі. Функціонування приладу базується на вимірюванні температури теплоносія на виході котла за допомогою напівпровідникового датчика температури.

Прилад аналізує задані оператором параметри роботи, інформацію, отриману від датчика, управляє процесами подачі повітря в топку котла, підтримує оптимальний режим примусової циркуляції теплоносія.

Прилад забезпечує задану температуру теплоносія на виході котла, захист від перегріву, звукову та візуальну сигналізацію позаштатних і аварійних режимів його роботи.

Завдяки застосуванню двох каналів регулювання подачі повітря досягається повне спалювання палива та піролізних газів, які утворююся при нагріванні палива, що забезпечує підвищення коефіцієнта корисної дії котла, та, як наслідок, призводить до зниження витрат палива і зменшення викидів шкідливих речовин в атмосферу.

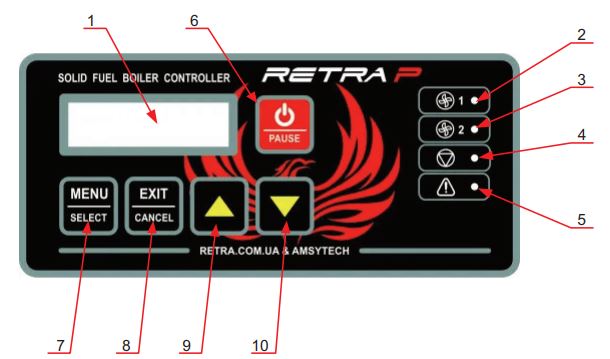

Панель пульта керування

1. Світлодіодний дисплей
2. Індикатор активності каналу первинного повітря «Вентилятор-1»
3. Індикатор активності каналу вторинного повітря «Вентилятор-2»
4. Індикатор активності циркуляційного насоса «Насос ЦО»
5. Індикатор активності аварійної сигналізації «Тривога»
6. Кнопка ввімкнення та вимкнення живлення / тимчасової зупинки вентиляторів
«Живлення/Пауза»
7. Кнопка вибору пунктів меню / підтвердження зміни параметрів «Меню/Вибір»
8. Кнопка виходу з пунктів меню / відхилення зміни параметрів «Вихід/Відміна»
9. Кнопка вибору попереднього пункта меню / збільшення значення параметрів «▲»
10. Кнопка вибору наступного пункта меню / зменшення значення параметрів «▼»

Безпека користування пультом

З метою забезпечення безпеки експлуатації котла прилад постійно відслідковує виникнення аварійних ситуацій під час його роботи, а також контролює працездатність датчика температури теплоносія. У випадку виникнення аварійної ситуації прилад виводить на дисплей аварійне попередження, що супроводжується звуковою сигналізацією, здійснює відповідне керування виконавчими пристроями (вентилятори котла, насос), очікує скидання аварійної події користувачем або автоматично повертається в робочий режим після зникнення причини її виникнення.

Пульт керування Retra 1 New P йде в стандартній комплектації до котлів Ретра 3М потужністю 150-1150 кВт, Ретра-4М Combi 150 кВт та Ретра-4М Combi 150 кВт з факельним пальником.

Пульт керування
Номінальна напруга, В	220
Потужність споживання (пульта без зовнішніх пристроїв), не більше, Вт	4
Плавкі запобіжники, А	10
Максимальна потужність навантаження каналу “ВЕНТИЛЯТОР 1”, не більше, Вт	500
Діапазон регулювання потужності каналу “ВЕНТИЛЯТОР 1”, %	0...100
Максимальна потужність навантаження каналу “ВЕНТИЛЯТОР 2”, не більше, Вт	250
Діапазон регулювання потужності каналу “ВЕНТИЛЯТОР 2”, %	0...100
Максимальна потужність навантаження каналу “НАСОС ЦО”, не більше, Вт	250
Діапазон вимірювання температури навколишнього середовища, ºС	0...50
Діапазон вимірювання температури датчиком, °C	-40...100
Дискретність вимірювання температури, °C	1
Температурний діапазон управління каналом первинного повітря, ºС	25...85(94)
Температурний діапазон управління каналом вторинного повітря, ºС	25...85(94)
Температурний діапазон аварійної сигналізації «Перегрів котла», ºС	80...96
Температурний діапазон управління роботою насоса ЦО, ºС	5...65(85)
Температурний діапазон сигналу-попередження «Згасання котла», ºС	20...50
Навантажувальна здатність контактів реле аварійної сигналізації (напруга/сила струму)	250 В/10 А
Температура розмикання/відновлення термостата аварійного відключення вентиляторів, ºС	100/85
