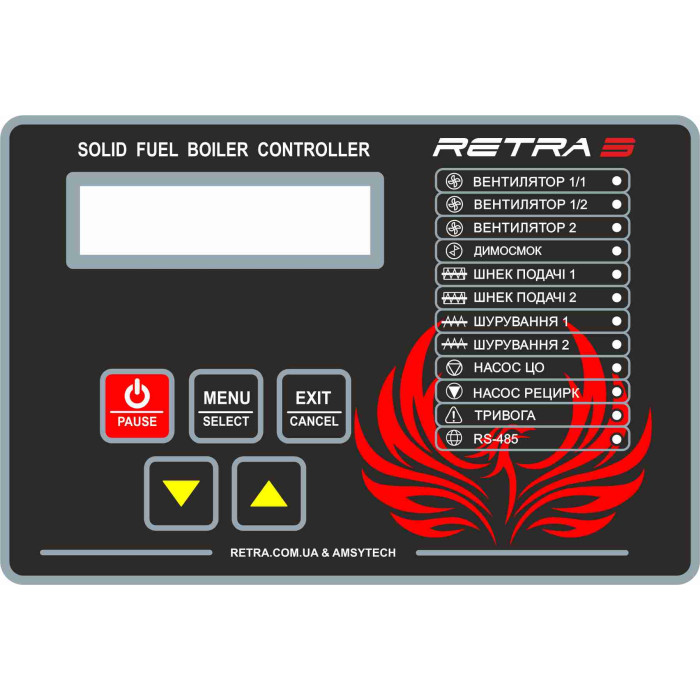

Пульт керування Retra 3

Ціна вказана без ПДВ

Контролер твердопаливного котла Retra 3 реалізує контроль за процесом горіння в камері згоряння котла, і за прокачуванням теплоносія по системі опалення. Контролер керує роботою насоса циркуляції води в контурах опалення, насоса рециркуляції води для швидкого прогрівання котла, вентиляторами подачі повітря в зону горіння в котлі - канали первинного і вторинного нагнітання повітря, шнековими завантажувачами палива - 2 шт., А також димососом. У контролері є так званий «сухий контакт» для приєднання зовнішньої сигналізації для оповіщення оператора в разі нештатних ситуацій в роботі системи. Принцип управління полягає в підтримці заданої оператором температури теплоносія на виході з котла за допомогою зміни об'єму повітря, що нагнітається вентиляторами в зону горіння. Якщо температура на виході котла досягла або перевищує задану оператором, то контролер переводить роботу котла на режим підтримки горіння - «режим продувки».

Також контролер реалізує наступні функції: моніторинг розгоряння і вигоряння палива в котлі; функція захисту від замерзання теплоносія - при температурі теплоносія нижче 5 °С включається в роботу циркуляційний насос для прокачування системи; моніторинг аварійних ситуацій, в тому числі контроль тиску теплоносія в системі; самодиагностика датчиків температури.

Технічні характеристики приладу

Пульт керування Retra 3 йде в стандартній комплектації до котлів Ретра 4М потужністю 1150-3000 кВт.

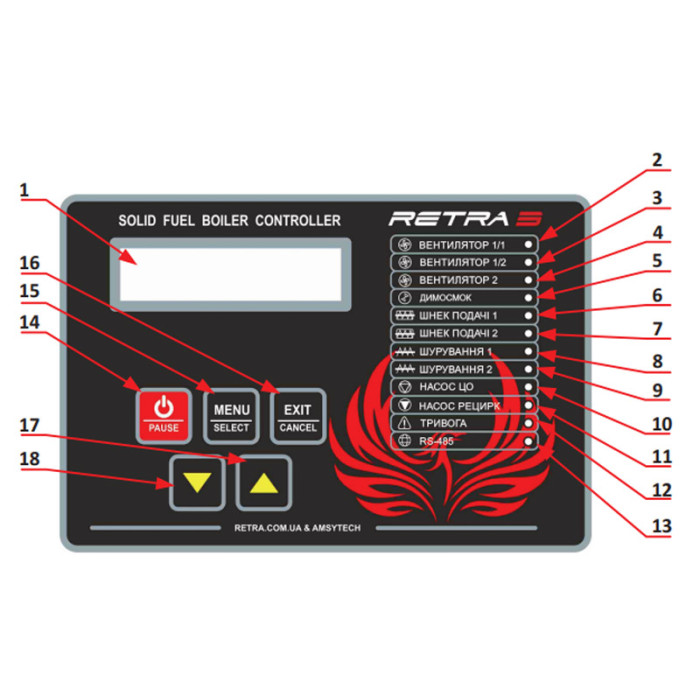

Панель керування приладу

1. Рідкокристалічний дисплей
2. Індикатор активності каналу первинного повітря «Вентилятор-1/1»
3. Індикатор активності каналу первинного повітря «Вентилятор-1/2»
4. Індикатор активності каналів вторинного повітря «Вентилятор-2»
5. Індикатор активності димосмока «Димосмок»
6. Індикатор активності шнекового подавача «Шнек подачі-1»
7. Індикатор активності шнекового подавача «Шнек подачі-2» 4
8. Індикатор активності системи ворушіння «Ворушіння-1»
9. Індикатор активності системи ворушіння «Ворушіння-2»
10. Індикатор активності циркуляційного насоса «Насос ЦО»
11. Індикатор активності насоса рециркуляції «Насос рецирк.»
12. Індикатор активності аварійної сигналізації «Тривога»
13. Індикатор активності обміну даними по мережі RS-485 «RS-485»
14. Кнопка «Живлення/Пауза»
15. Кнопка «Меню/Вибір»
16. Кнопка «Вихід/Відміна»
17. Кнопка «▲»
18. Кнопка «▼»

Купити культ керування твердопаливним котлом Retra 3

Пульт керування твердопаливним котлом RETRA-3 призначений для керування роботою котлів на твердому паливі. Завдяки застосуванню кількох каналів регулювання подачі повітря досягається повне спалювання палива та піролізних газів, забезпечується підвищення коефіцієнта корисної дії котла, зниження витрат палива та зменшення викидів шкідливих речовин в атмосферу. Отримати консультацію та купити пульт можна за контактними телефонами чи на сайті фірми.
