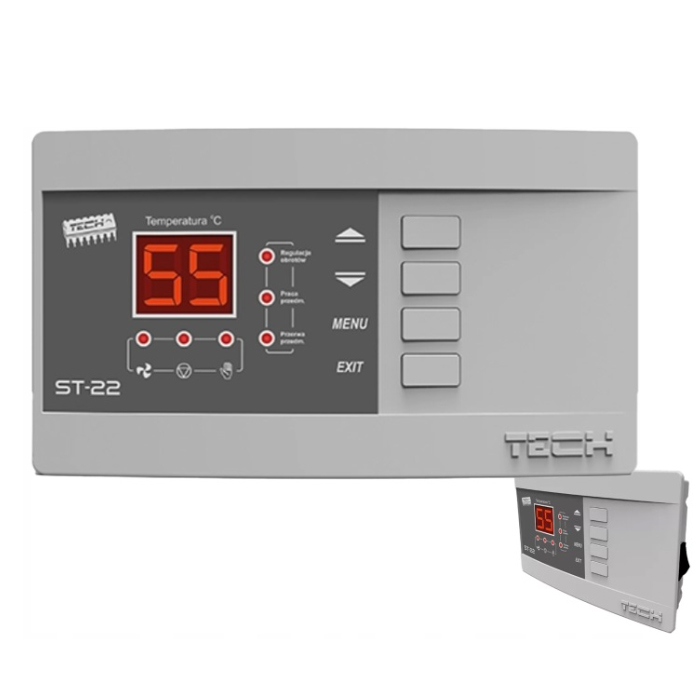

Пульт керування Tech ST-22

Ціна вказана без ПДВ

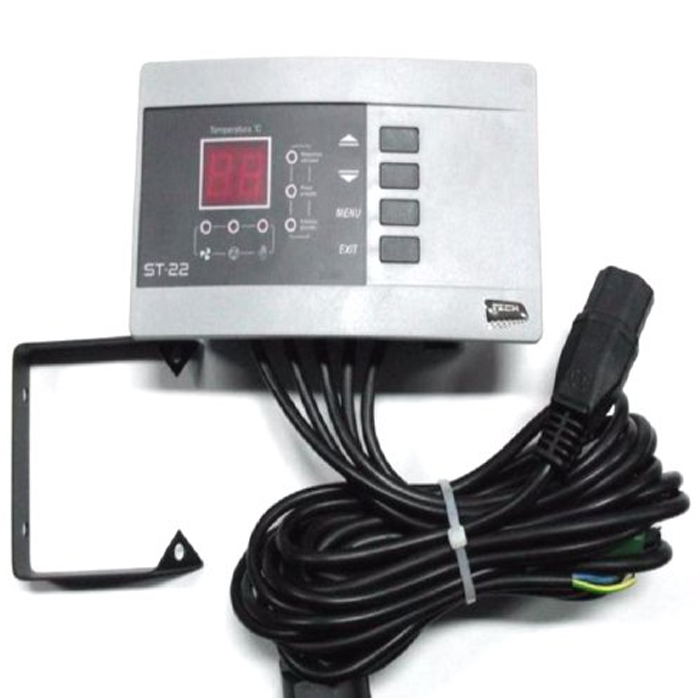

Регулятор Tech ST-22 призначений для управління твердопаливним котлом центрального опалення. Управляє вентилятором і насосом циркуляції води ЦO. Монтаж регулятора Тех ST-22 проводиться безпосередньо на корпус котла. Корпус виготовлений з високоякісних матеріалів, стійких до високих і низьких температур.

Функції, що виконує регулятор:

• Автоматичне керування вентилятором;
• Управління насосом ЦО;
• Має МЕНЮ російською мовою.

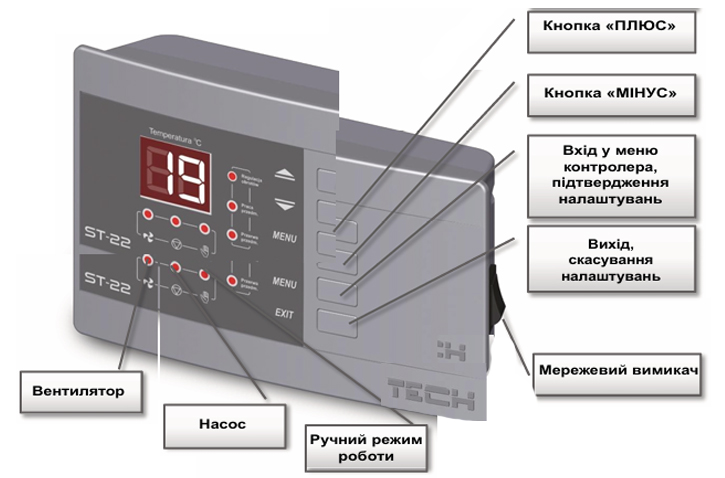

Щоб розпалити котел (коли температура котла нижча за 30 °C), слід натиснути кнопку «ВИХІД» - це призведе до увімкнення вентилятора, а на контролері загоряться світлодіоди «ручний режим» та «вентилятор». Повторне натискання цієї кнопки призведе до вимкнення функції розпалювання (тобто ручного режиму). Після увімкнення ця функція буде активною доти, доки температура котла не досягне 30 °C (це порогова температура увімкнення насоса та переходу в режим роботи).

Функція регулювання обертів (функцію можна активізувати, натиснувши кнопку опції). Засвітиться діод «Регулювання обертів». Ця функція керує швидкістю роботи вентилятора. Межі регулювання знаходяться в діапазоні від 1 до 6 або V в залежності від програми – від 1 до 10 (що можна прийняти за ступені швидкості вентилятора). Чим вищий ступінь, тим швидше працює вентилятор, де 1 ступінь швидкості – це мінімальна швидкість вентилятора, а 6 або 10 – максимум роботи вентилятора. Швидкість піддуву залежить від встановленої функції регулювання обертів. Ця функція запобігає погашенню котла. Зміни ступенів швидкості вентилятора виконуються за допомогою кнопок ▲ і ▼.

Після досягнення заданої температури котел переходить в стан підтримки. Для якісної роботи котла клієнт встановлює два параметри (робота піддуву і перерва піддуву). Функція «Робота піддуву» – це час (секунди) роботи вентилятора. Ця опція служить для встановлення часу роботи вентилятора в стані підтримування.

Функція «Перерва піддуву» – це час (хвилини) перерви між окремими піддувами. Функція цих двох меню служить для регулювання роботи котла під час циклу підтримування. Запобігає погашенню котла в випадку, коли температура котла утримується вище заданої температури.

Приклад принципової схеми регулятора Tech ST-22:

Пульт керування Tech ST-22 йде в стандартній комплектації до котлів Ретра 5М Plus, Ретра-5М Komfort.
