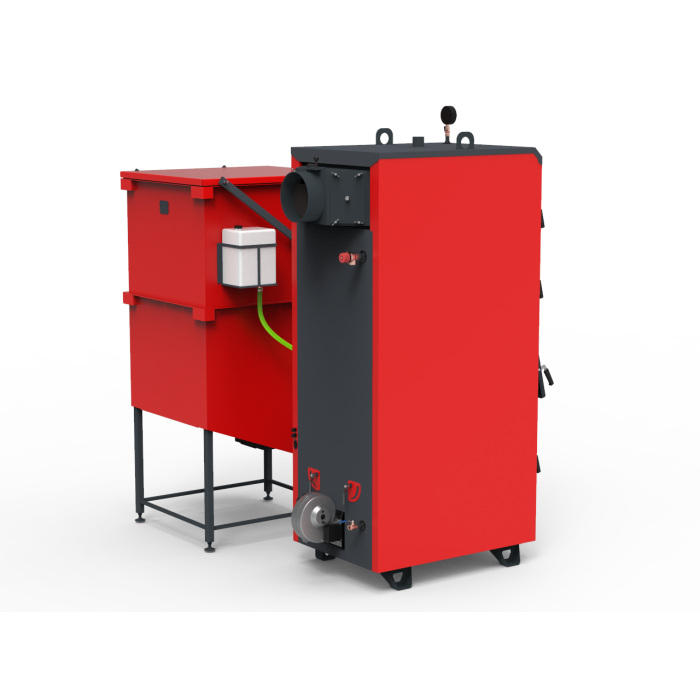

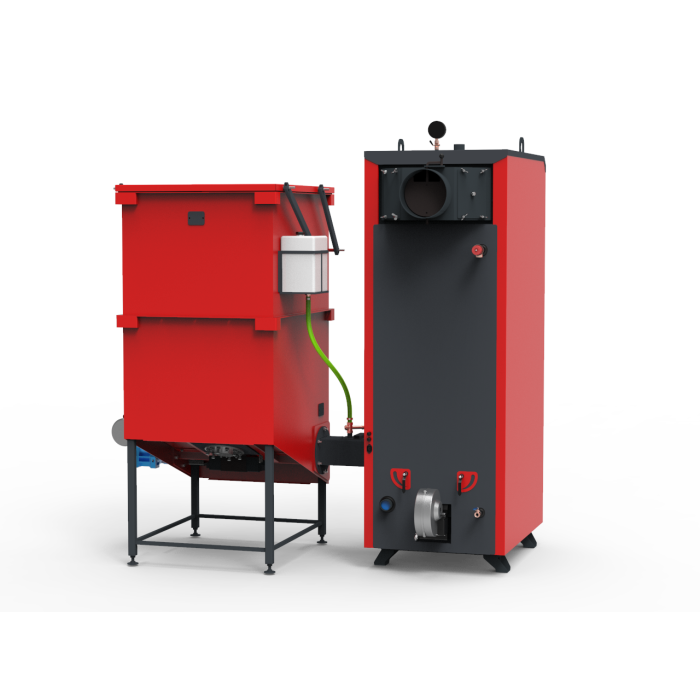

Котел Ретра-5М Trio 50 кВт

  • Виробник: Ретра
  • Модель: Ретра-5М Trio 50 кВт
  • Наявність: Є в наявності

74200 грн.

Доступні варіанти




Твердопаливні котли моделей «Ретра-5М Trio» - побутові котли, обладнані ретортним пальником та системою подачі палива з бункером, роботою котла керує мікропроцесор, подача палива відбувається автоматично (основний режим). Котли модельного ряду «Ретра-5М Trio» також працюють в режимі ручного завантаження палива (резервний режим).

Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природною (відкрита система опалення) циркуляцією теплоносія для тепло- та гарячого водопостачання  житлових будинків, дач, виробничих та складських приміщень, торгових об’єктів, будівель соціального та адміністративного призначення.

Опціально котли «Ретра-5М Trio» пристосовані до роботи в двох режимах:

  1. Автоматична подача палива (пелети з різних сортів деревини).
  2. Ручна подача палива (дерево, вугілля, брикет та інше крупнофракційне паливо).

Переваги котлів модельного ряду «Ретра-5М Trio»

  • Конструкція котла дозволяє спалювати різні види палива (дерево, вугілля, брикети, відходи деревини).
  • Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів,  що значно продовжує термін експлуатації котла.
  • Виробником котел пристосований до роботи в автоматичному режимі з ретортним пальником та системою подачі палива з бункером (основний режим), та в ручному.
  • Гарантія - від 2 до 5 років (в залежності від товщини металу)!

Будова котла

Стальний теплообмінник (1) складається з двох частин, в нижній частині знаходиться камера згорання (2), в верхній розміщені прямі перегородки (3) які утворюють конвективні канали теплообмінника. Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну рубашку». Процес горіння відбувається в камері згорання на водо охолоджуваних колосникових решітках (18), під колосниковими решітками розміщена камера піддувала (зольник) (9). Димові гази пройшовши конвективні канали теплообмінника потрапляють в димохід (4).

  1. стальний теплообмінник;
  2. камера згоряння (топка);
  3. перегородка пряма;
  4. димохід;
  5. шибер газоходу поворотний;
  6. шибер для регулювання вторинного повітря;
  7. форсунки вторинного повітря;
  8. розпушувача палива;
  9. камера піддувала (зольник);
  10. кожух декоративний;
  11. люк завантажувальний;
  12. люк вигрібний та видалення попелу;
  13. люк піддувала;
  14. патрубок подачі;
  15. люк для чистки димових каналів;
  16. патрубок звороту;
  17. шар теплоізоляції;
  18. решітка колосникова;
  19. патрубок зливний з шаровим краном;
  20. клапан запобіжний;
  21. термометр;
  22. регулятор тяги (дод. опція).

ПРИНЦИП РОБОТИ КОТЛА

Вода із системи теплопостачання надходить в котел через патрубок звороту, розтікається по всім внутрішнім порожнинам теплообмінника і, через його металеві стінки, відбирає тепло від палива, що горить (контактним і радіаційним способами в топці) і газоподібних  продуктів згоряння (конвективним способом в решті частин теплообмінника). Нагріта вода через патрубок подачі 16 надходить в систему теплопостачання.

Котли моделі «Ретра-5М Trio» з ретортним пальником та автоматичною подачею палива, мають вбудовану функцію авто розпалу.

Переваги ретортного пальника

  • Не вимогливий до якості пелет (для більш ефективного згоряння рекомендується футерування топки);
  • Легка чистка пальника завдяки зручній конструкції;
  • Виготовлений з жаро- та кислотостійких матеріалів високої якості;
  • Повністю автоматизовані процеси: розпал, горіння та погашення;
  • Ефективна модуляція потужності, ККД до 94%;
  • Екологічно чистий, рівень викидів - на рівні газових пальників;
  • Можливість роботи на низькоякісних пелетах та дрібних фракціях вугілля;
  • Автоматичне включення і виключення при збоях живлення;
  • Низька вартість пальника в порівнянні із факельними моделями.

Комплект поставки

  1. Ретортний пальник
  2. Гнучкий шнек пальника
  3. Пульт керування пальником
  4. Бункер об’ємом 0,6 куб.м
  5. Футерована топка (шамот)
  6. Термометр
  7. Клапан запобіжний 3/4"
  8. Кран шаровий 3/4"
  9. Заглушка 3/4"
  10. Гільза під термодатчик
  11. Настанова з експлуатації та монтажу котлів «Ретра-5М»
  12. Паспорт та настанова з монтажу та експлуатації на ретортний пальник


Котли
Номінальна потужність, кВт 50
Площа обігріву приміщення, м² (при висоті до 3.5м) 500
Площа теплообмінника, м² 5,19
Об’єм водяної рубашки, л 187
Об’єм топки, л 194
Розмір верхньої камери згоряння, мм (Д*Ш*В) 600х470х690
Габаритні розміри котла, мм (Д*Ш*В) 1255х1560х1920
Розмір горловини завантажувального люка, мм (ширина х висота) 380х260
Температура води на виході з котла, не більше, ºС 95
Температура води на вході в котел, не менше, ºС 55
Температура продуктів згоряння, не більше, ºС 160
Вихід під димохід, мм 200
Приєднувальні розміри до системи опалення 2"
Приєднувальний розмір запобіжного клапана 3/4"
Товщина внутрішньої стінки теплообмінника, мм 3/4/5/6
Об’єм бункера, м³ 0.6
Робочий тиск теплоносія, МПа (мінімальний / максимальний) 0.25
Розрідження за котлом, Па, не більше 40
Споживана потужність, Вт / 220 В / 50 Гц, не більше 800
Діаметр труби димоходу, мм / Висота, м, не менше 200/8
Маса котла (без води), кг 745
